中繼臺，是在無線對講系統中，用于增大通訊距離，擴展覆蓋范圍的設備。中繼臺又稱中轉臺、轉發臺、差轉臺，是專用移動通信領域不可缺少的重要設備。中繼臺的作用就是中轉和放大信號。用于增大通訊距離，擴展信號覆蓋范圍。今天小編就和你來聊聊中繼臺的工作原理：

　　中繼臺的工作原理

　　一般來說，對講機用戶的活動范圍往往受到對講機發射功率的限制，因此，一組對講機用戶只能在一定的范圍內活動，當某一個用戶超出對講機的通話范圍時，便無法與組內的其他用戶正常通話。

　　如圖1：圖中，D在A的通話范圍內，可以與A正常通話;B處在臨界點上，與A通話質量不可靠;C在通話范圍外，無法與A通話。為了擴大對講機的通話范圍，人們會采取各種方法，比如加大對講機的發射功率，采用更高增益的天線，等等。但是這些方法并不總是適用，因?yàn)檫@會使對講機的體積增大，不便于攜帶，而且是對講機功耗變大，使用時間變短。在這種情況下，中轉臺便應運而生了。

　　中轉臺，又稱轉信臺，英文為REPEATER。顧名思義，這表示其作用為通話信號的轉接。當使用中轉臺時，通話半徑會擴大一倍。如圖2。

　　圖2中，中轉臺收到A的信號，解調后在轉發出去。這樣，在中轉臺的通話范圍內的對講機用戶都可以與A通信。由于中轉臺的發射功率以及接收天線的增益都比普通對講機的高，所以中轉臺與對講機用戶之間的通話距離要比兩臺對講機之間的通話距離遠，如此一來，使用中轉臺后，通話距離實際上要增加一倍以上。

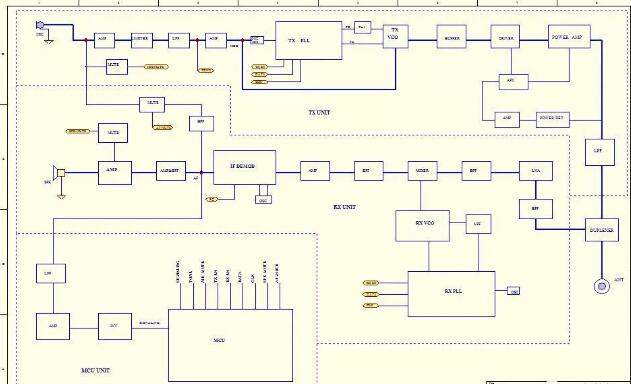

　　中轉臺實際上就是一臺異頻雙工的收發信機，而移動用戶也應該使用收發異頻的對講機才能與其配合工作。假設中轉臺的接收頻率為f1，發射頻率為f2，那么，用戶對講機的接收頻率為f2，發射頻率為f1。同時，為了增加保密性，減少干擾和誤觸發，在中轉臺和用戶對講機之間要設置相同的CTCSS，DCS或DTMF導頻信令信號。當用戶A發起呼叫時，中轉臺接收到信號并進行解調，當檢測到A發的信令信號與本身設置相一致時，啟動發射電路，同時把解調的話音信號用來調制發射VCO，這樣，用戶A的話音便被轉發出去，在中轉臺范圍內的其他同組用戶就可以收到A的呼叫了。

　　以上就是中繼臺的工作原理
