環天線是將一根金屬導體繞成一定的形狀(如圓形、方形、三角形等)，以導體的兩端點作為饋電端的輻射結構。環天線可按電尺寸的大小進行分類。繞制環的導體長度遠小于自由空間波長的稱之為電小環天線。

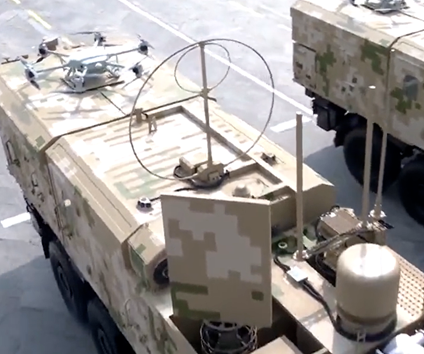

在本次93大閱兵的通訊車上矗立著環形天線讓火腿們激動不已，這不人手一根的天線嗎?
環形天線的終端負載阻抗可以為零，也可以等于環的特性阻抗，其上的電流分布和平行傳輸線類似。電小環上的電流近似按等幅同相分布。電大環上電流為駐波分布。當端接負載的阻抗等于環的特性阻抗時，環上的電流為行波分布。
依據電磁輻射的二重性原理，電小環和垂直于環面放置的小電偶極天線的輻射場除將電和磁的量互換外都是類似的，即在環面的平面上方向圖是圓，環軸所在平面上方向圖是8字形,沿環軸方向的輻射為零。
電小環天線是實際中應用最多的，如收音機中的天線、便攜式電臺接受天線、無線電導航定位天線、場強計的探頭天線等。電大環天線主要用作定向陣列天線的單元。
在移動通信中，如移動電話、藍牙設備、Wi-Fi 路由器等，可利用其全向性輻射特性進行信號傳輸和接收;在衛星通信中，用于接收和發送地面與衛星之間的信號，其指向性和高增益特性可使通信連接更穩定高效;在射頻識別(RFID)技術中，作為 RFID 讀寫器的天線部分，用于與 RFID 標簽進行信號交互。
