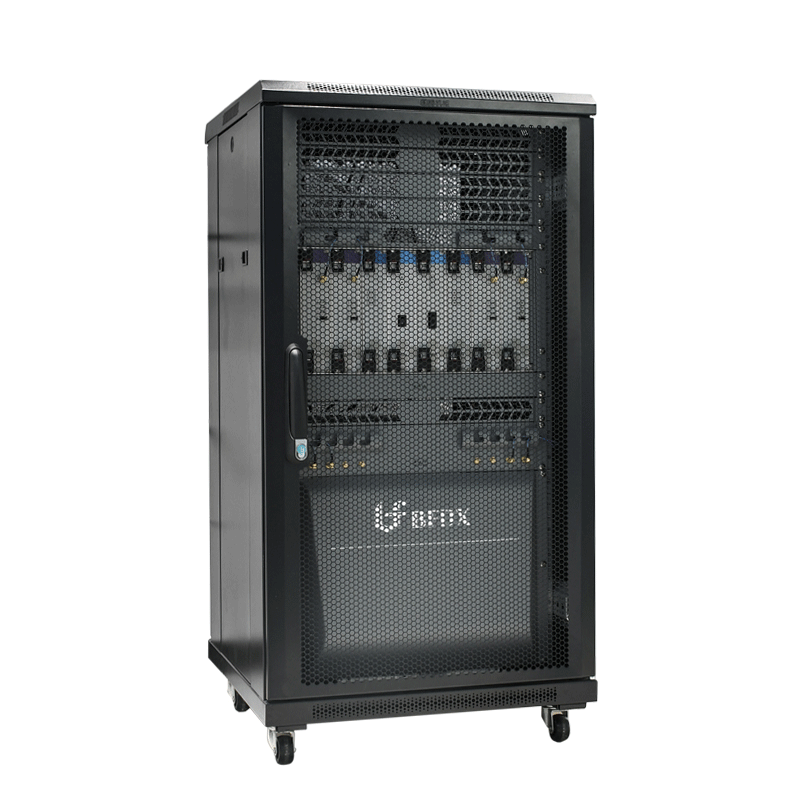

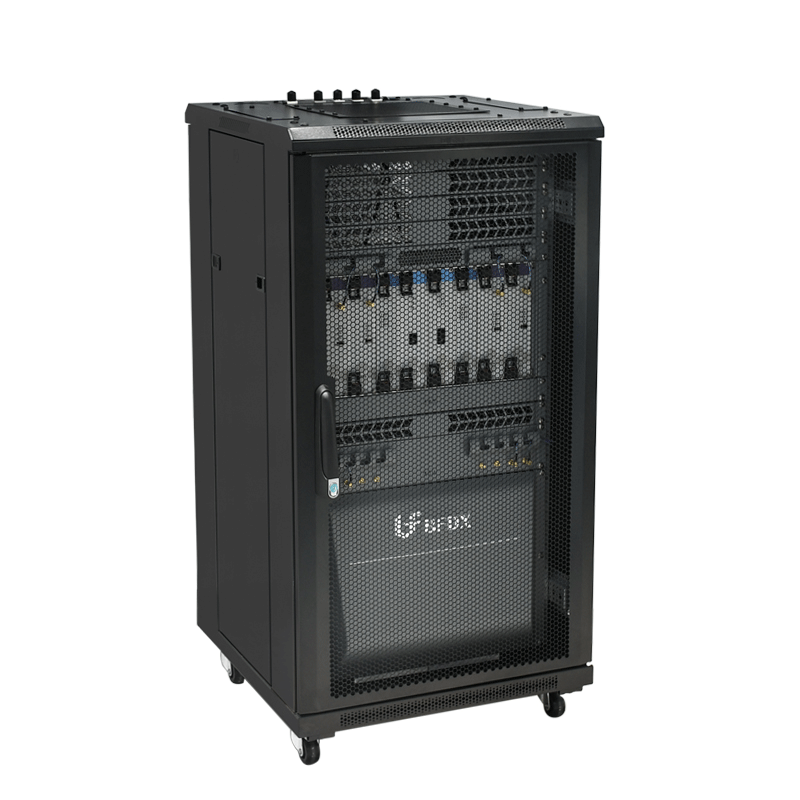

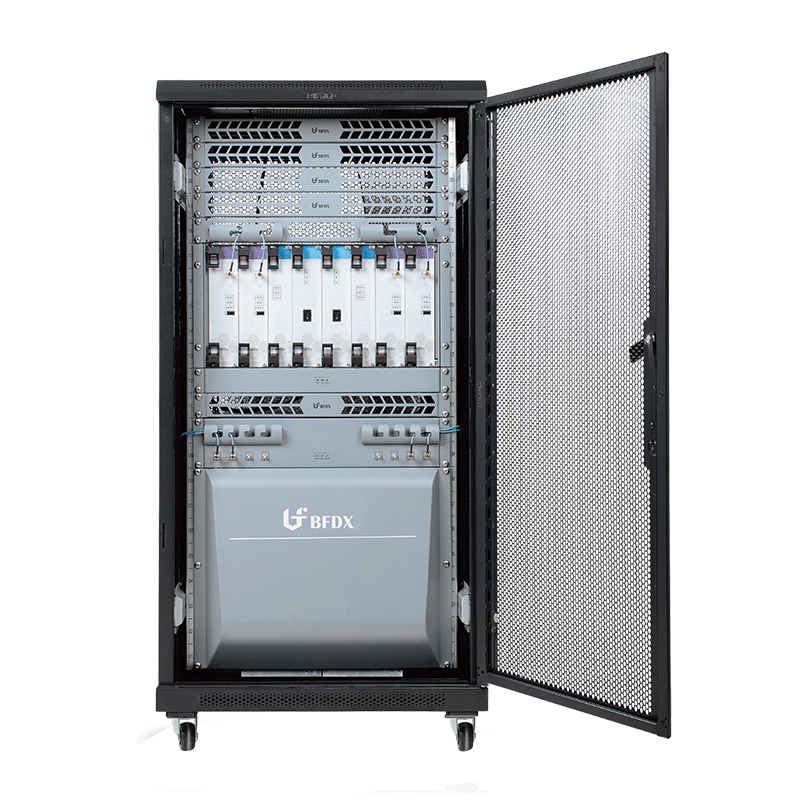

BF-TR950集群基站采用單元模塊化的設計理念，擁有極高的可靠性和可擴展性以及強大豐富的業務功能。支持多級故障弱化模式，基站能獨立處理站內呼叫，有效提高產品的可靠性和效率。實現關鍵硬件設備部件采用備份機制，如基站控制器備份、集群主控信道、網元鏈路備份等。
BF-TR950集群基站具有兩種典型配置：四載頻機柜和八載頻機柜。四載頻機柜采用22U標準機架，八載頻機柜采用37U標準機柜，設計符合ETSI EN 300 113標準，ETSI TS 102 361標準、ETSI TS 102 362標準和ETSI TS 102 398標準。
模塊化設計：
BF-TR950 集群基站采用刀片式嵌入結構設計，操作維護方便，散熱性能優越。采用分級接收技術以減少電波多徑衰落帶來的影響，提高基站動態靈敏度。
靈活組網性高：
網絡靈活性高，對機房要求低?；谌獻P架構，設備可以靈活布置在網絡的各個位置，方便增刪網絡節點。能夠支持多種傳輸承載方式和組網拓?fù)漕愋汀?/span>
電信級可靠性：
采用半分布式的系統架構，各單元模塊化設計理念，支持多級故障弱化模式，有效提高產品的可靠性和效率。系統關鍵設備部件采用冗余備份機制，如基站控制器采用冗余熱備份、集群主控信道備份，網元之間的鏈路備份等。
業務功能豐富
具有登記/注銷、越區切換/漫游、組注冊/注銷、簡單鑒權、標準鑒權等移動性管理能力。
提供個呼、組呼、緊急呼叫、廣播呼叫、全呼、調度臺互連呼叫等基本語音業務。
支持文本短消息、GPS短數據上拉、狀態消息和緊急警報燈基本數據業務。
提供遲后進入、用戶等級、通話組掃描、強拆/強插、遙暈、激活、動態重組、組派接、錄音、對講機檢查、端到端加密、包容呼叫等補充業務。
支持與其他網絡的互聯互通：與PSTN/PABX互聯呼叫、與MPT系統互聯呼叫、與PDT常規系統互聯呼叫等。
|
類別 |
指標項 |
常溫（+15℃～+35℃） |
極限溫度（-30℃～+60℃） |
備注 |
||||
|
總體 |
頻率范圍 |
UHF：350MHz～400MHz、400MHz～470MHz |
- |
|||||
|
載頻數量 |
1CH～8CH |
- |
||||||
|
多址方式 |
FDMA/TDMA |
- |
||||||
|
時隙數 |
2/CH |
- |
||||||
|
調制方式 |
4FSK，調制指數為 0.27 |
- |
||||||
|
載波間隔 |
使用腔體合路器：≥250kHz 使用寬帶合路器：≥25kHz |
- |
||||||
|
工作帶寬 |
2MHz（V 頻段）/5MHz（UHF頻段）/19MHz、6MHz （800MHz頻段） |
- |
||||||
|
雙工間隔 |
5.3MHz（V 頻段）/10MHz（UHF頻段）/45MHz、 39MHz（800MHz頻段） |
- |
||||||
|
正常工作電壓 |
110V/220V AC |
- |
||||||
|
極限工作電壓 |
96V～264V AC |
- |
||||||
|
整機最大功耗 |
滿配 4 載頻：≤800W 滿配 8 載頻：≤1400W |
- |
||||||
|
- |
||||||||
|
工作溫度 |
-15℃～+35℃ |
- |
||||||
|
極限溫度 |
-30℃～+60℃ |
- |
||||||
|
儲存溫度 |
-0℃～+45℃ |
- |
||||||
|
工作濕度 |
5%～95% |
- |
||||||
|
大氣壓強 |
79.5kPa～106kPa |
- |
||||||
|
防護等級 |
IP20 |
- |
||||||
|
系統平均故障間隔時間MTBF |
10 萬小時 |
- |
||||||
|
系統平均故障修復時間MTTR |
30 分鐘 |
- |
||||||
|
機柜（寬 X 深 X 高） |
22U 機柜：600mm*600mm*1430mm |
- |
||||||
|
接收 |
靜態靈敏度 |
≤-118dBm@BER5% |
≤-116dBm@BER5% |
- |
||||
|
動態靈敏度 |
-108dBm@BER5%（無分集，8km/hr 和 100km/hr 瑞利衰 落） |
- |
||||||
|
接收動態范圍 |
≥100dB |
|||||||
|
頻率步進 |
12.5kHz |
|||||||
|
共信道抑制 |
-12dB～0dB |
|||||||
|
鄰道選擇性 |
- |
|||||||
|
互調響應抗擾性 |
≥70dB |
≥65dB |
- |
|||||
|
阻塞 |
≥84dB |
|||||||
|
雜散響應抗擾性 |
≥70dB |
|||||||
|
雜散發射 |
9.00kHz ～1.00GHz |
≤-57dBm@100kHz |
- |
|||||
|
1.00GHz ～12.75GHz |
≤-47dBm@1MHz |
- |
||||||
|
發射 |
信道機額定發射功率 |
47dBm（UHF）/45.4dBm |
標稱 |
|||||
|
U 頻段 （不包含 U5） |
采用腔體合路器 |
2CH/4CH |
43.5±1.5dBm |
2CH/4CH |
43.5+2/-3dBm |
不選配雙工器 |
||
|
8CH/16CH |
42.5±1.5dBm |
8CH |
42.5+2/-3dBm |
|||||
|
2CH/4CH |
42±1.5dBm |
2CH/4CH |
42+2/-3dBm |
選配雙工器 |
||||
|
8CH |
41±1.5dBm |
8CH |
41+2/-3dBm |
|||||
|
FSK Error |
≤5% |
≤10% |
- |
|||||
|
占用寬帶 |
≤8.5kHz@-3dB |
≤8.5kHz@-3dB |
- |
|||||
|
最大調制頻偏 |
±3.15kHz |
±3.15kHz |
- |
|||||
|
頻率誤差 |
≤±100Hz |
- |
||||||
|
互調衰減 |
≤-60dB |
- |
||||||
|
鄰道功率比 |
- |
|||||||
|
頻率誤差 |
≤±100Hz |
- |
||||||
|
互調衰減 |
≤-60dB |
- |
||||||
|
鄰道功率比 |
- |
|||||||
|
雜散發射 |
9.00kHz ～1.00GHz |
≤-36dBm@100kHz |
- |
|||||
|
1.00GHz ～12.75GHz |
- |
|||||||
|
整機 接口 |
收發射頻接口 |
N-Female |
- |
|||||
|
GNSS 同步接口 |
TNC-Female |
- |
||||||
|
與 MSC 接口 |
RJ-45（以太網接口） |
- |
||||||
|
RS-485 本地操作維護接口 |
RJ-45 |
- |
||||||
